Limata推出X1000系列 :用于快速運轉(QTA) PCB生產的可升級入門級直接成像系統平臺

2020年09月08日 12:45 ? 次閱讀

Limata是一家以專業PCB制造以及相鄰市場LDI激光成像系統設備制造商,LDI X1000系列是能夠在干膜線路和阻焊制程的激光成像中靈活控制成本效益的系統平臺,專為PCB制造商快速運轉生產PCB產品(QTA)配置。

Limata推出X1000系列 :用于快速運轉(QTA) PCB生產的可升級入門級直接成像系統平臺

Limata X1000 系統平臺

X1000可以配置為實惠的入門級解決方案,為PCB制造商提供模塊化和可擴展的系統平臺,在短短幾個小時內快速升級。制造商可以從低成本的單頭模塊機器開始,隨著產量的增加,無縫地將產能提高到最多3頭模塊機器,同時配備18個激光二極管源光源系統。

LIMATA高端機型-X1000HR,具有8/ 12um的線寬線距解析能力,能夠滿足IC載板和MSAP制程工藝生產的嚴格要求,從而實現小批量精細線路印制。

自動校正

精度和可靠性是高精度PCB制造的關鍵。位置移動或室內環境的變化都會影響關鍵部件的精度,例如激光器的功率或激光束的位置,因此需要重新校準和停機。為了解決這一問題,Limata開發了一個集成的自動校準系統,消除人工調整和導致生產停機的問題。

快速防焊成像

如所有Limata x系列的系統平臺一樣, X1000令用戶能高性價比地接入Limata創新LUVIR?技術實現快速阻焊直接成像??倱碛谐杀荆═CO)比友商低40%。LUVIR是Limata公司的專利技術,它降低了現有的紫外線(UV)功率要求,這種技術改變了阻焊成像速度慢和成本昂貴的現狀。紫外和紅外(IR)激光器技術顯著降低了紫外功率消耗,縮短成像時間,增加了產品的產量,LUVIR技術兼容所有傳統的阻焊油墨類型和材料顏色,在同類產品中達到最好的材料離子聚合反應效果。

Limata 公司 CTO Matthias 介紹道:“通過X1000,我們為QTA PCB制造商提供了簡單方便和性能獨特的LUVIR技術系統解決方案, 幫助客戶實現無與倫比的速度、高分辨率和高利潤率的生產運營模式?!?/p>

X1000的使用面積在全行業是極小的,因此它能夠整齊地裝入黃光車間,并高效地使用單相電源,使它成為一個非常緊湊、高效的生產單元。

無縫自動化

很多生產廠家都希望通過自動化功能簡化和更新生產流程,X1000A型號實現了完全自動化和集成的連線LDI系統 ,可實現單機或者雙機自動化作業配置。

Limata推出X1000系列 :用于快速運轉(QTA) PCB生產的可升級入門級直接成像系統平臺

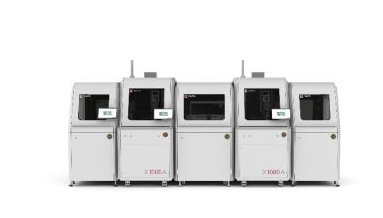

Limata X1000A 型號

配合LUVIR技術,X1000A雙機自動化連線在傳統阻焊油墨(如Taiyo PSR-4000 BN或AM03TS)每小時能夠實現高達180 exposures的市場領先吞吐量。

作為獨立完整的集成系統供應商,可與LIMATA X1000A 無縫自動化對接,避免對接多個供應商的煩惱。

X1000系統平臺的起始價格低,為希望從掩膜/菲林膠片過渡到無掩膜直接成像數字系統解決方案的快速周轉制造商降低了營運門檻。
