三極管穩壓電路仿真分析設計方案

2020年09月08日 15:15 ? 次閱讀

1、穩壓原理

R3和Z1構成簡單的穩壓電路,當VIN的電壓高于Z1的穩壓值Vz時,Z1的負極被穩壓在Vz;Z1的負極連接到三極管的基極,三極管發射極E是輸出,形成了一個射極跟隨器,也就是說,E極的電壓隨著B電壓變化而變化,BE之間有一個壓降,一般硅管0.7V左右,假設B極是6.7V,那E極就是6.7-0.7=6V,綜上可得VOUT=Vz-Vbe,可以根據VOUT來選擇合適的穩壓管。

2、仿真分析

如下是用Tina-TI進行的仿真實驗,Z1是5.1V穩壓管,限流電阻R1是1.25K,輸入V1=30V,仿真結果VF1=4.36V,我們發現這個電路是可以用的。那又有人會說了,三極管導通之后,30V會直接從CE到VF1,為什么輸出還是4.36V呢?

三極管導通之后,E點電壓會升高,當升高到Vbe《0.7V,三極管會關閉,IC電流急劇下降,E點的電壓急劇下降,當E的電壓下降到Vbe=0.7V,此時三極管再次導通,E點的電壓往上升,當Vbe《0.7V時,三極管再次關閉,如此的循環,使得E點的電壓會一直穩定在4.36V。

3、確定R1的阻值

如下是穩壓二極管的特性曲線,結合圖形,更好的可以理解參數,穩壓管的Breakdown區域是Izt~Izm,在這個范圍內,穩壓管的穩壓效果最佳。

從穩壓管的SPEC中我們可以看到,[email protected]這個參數,指在Izt=20mA時,穩壓管的穩壓值Vz=5.1V,也就是說流過穩壓管的電流在20mA以上,穩壓效果最佳。

再看上面的仿真圖,忽略流入三極管基極的電流,那可以算出R1≤(30-5.1)/20mA=1.245K,但是R1的下限又是多少呢?

R1的下限取決于Izm,穩壓管有一個參數耗散功率Pd,正常工作狀態穩壓管不能超過這個值,因為穩壓值5.1V不變,所以流過穩壓管的電流最大Izm=500/5.1=98mA,所以R1最小值為:(30V-5.1V)/98mA=0.25K

再次仿真,將R1改為2K,加在穩壓管上的電流減小了,VF2變為5V,VF1變為4.26V,穩壓效果沒有R1=1.25K好,驗證了上面的理論。

4、電阻R1的功率

按照R1=1.25K,穩壓管擊穿電流Izt=20mA計算,那加在R1上的功率為P=0.02*0.02*1250=0.5W,所以R1的功率需要0.5W以上,否則電阻可能會損壞。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

【學院精品】如何用三極管搭建一個有深度的電路系統

張飛實戰電子硬件開發十套視頻教程報名地址:http://url.elecfans.com/u/8d4da8e29c張飛硬
發燒友學院發表于 2017-08-08 00:00? 18906次閱讀
【學院精品】如何用三極管搭建一個有深度的電路系統

三極管放大電路的基本原理和作用分析

基本放大電路一般是由一個三極管或場效應管組成的放大電路。從電路的角度來看,可以將基本放大電路看成一個....
發表于 2020-09-07 09:52? 162次閱讀
三極管放大電路的基本原理和作用分析

開關電路應用:三極管的推挽型射極跟隨器

開關電路應用的普遍性就不用我多講了。輸入電壓Vin控制三極管開關的開啟(open) 與閉合(clos....
發表于 2020-09-04 17:17? 531次閱讀
開關電路應用:三極管的推挽型射極跟隨器

常用的二極管參數及選型分析

一、基礎知識 1、二極管的分類 二極管的種類有很多,按照所用的半導體材料,可分為鍺二極管(Ge管)和硅二極管...
發表于 2020-09-04 16:38? 22次閱讀
常用的二極管參數及選型分析

三極管的三種工作狀態介紹

  三極管有3種工作狀態,分別是截止狀態、放大狀態、飽和狀態,有些朋友對這3種狀態還不太理解,下面跟大家分享一下...
發表于 2020-09-02 17:28? 41次閱讀
三極管的三種工作狀態介紹

放大電路分析:三極管的微變等效電路

在這一段里面三極管表現出電阻的特性,他表示的是在這段切線和輸入曲線重復的這一段中端電壓和電流是一種線....
發表于 2020-09-01 15:17? 201次閱讀
放大電路分析:三極管的微變等效電路

小型功率放大器設計及仿真實驗

加上正弦輸入電壓后,兩個三極管輪流導通,三極管的平均功耗相對較小,使直流電源提供的功率較多地傳送給負....
發表于 2020-09-01 11:32? 85次閱讀
小型功率放大器設計及仿真實驗

三極管電路的共射電路圖和共集電路圖

共集、共基、共射指的是電路,是三極管電路的連接狀態而不是三極管。所謂“共”,就是輸入、輸出回路共有的....
發表于 2020-08-31 16:27? 543次閱讀
三極管電路的共射電路圖和共集電路圖

共射放大電路參數確定方案解析

當輸入信號減小時,則Ib減小,Ic電流減小,則電阻R2的電壓Uc=Ic×Rc會隨之減小,Uce=VC....
發表于 2020-08-31 15:43? 179次閱讀
共射放大電路參數確定方案解析

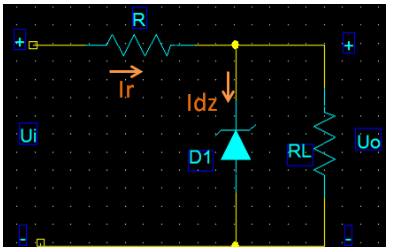

穩壓管穩壓電路及原理解析

在穩壓二極管所組成的穩壓電路中,利用穩壓管所起的電流調節作用,通過限流電阻R上電壓或電流的變化進行補....
發表于 2020-08-30 10:56? 357次閱讀
穩壓管穩壓電路及原理解析

單片機上拉電阻作用與應用原則

數字電路有三種狀態:高電平、低電平、和高阻狀態,有些應用場合不希望出現高阻狀態,可以通過上拉電阻或下....
發表于 2020-08-27 11:30? 328次閱讀
單片機上拉電阻作用與應用原則

LED驅動電路及開關三極管應用實例

1:復位電路的應用。這個電路有效防止了RESET信號的按鍵機械抖動。 工作原理: 按鍵松開的過程,VCC-3V3--...
發表于 2020-08-26 09:55? 416次閱讀
LED驅動電路及開關三極管應用實例

放大電路的失真分析圖解

交流負載線 在交流通路中輸出回路的負載線為交流負載線,假設負載電阻無窮大,則交流負載和直流負載相同....
發表于 2020-08-22 11:06? 342次閱讀
放大電路的失真分析圖解

單片機控制繼電器驅動電路圖原理分析

單片機是一個弱電器件,一般情況下它們大都工作在5V甚至更低.驅動電流在mA級以下.而要把它用于一些大....
發表于 2020-08-19 17:17? 805次閱讀
單片機控制繼電器驅動電路圖原理分析

三極管的三個工作狀態和作用

雙極性晶體管的全稱為雙極性結型晶體管,也就是我們常說的三極管。
發表于 2020-08-13 17:35? 675次閱讀
三極管的三個工作狀態和作用

詳細分析TTL與非門電路各部分功能

TTL與非門(TTL推挽式與非門)是TTL集成邏輯門的一種,主要由三極管和二極管構成。如圖(a)所示....
發表于 2020-08-08 10:27? 304次閱讀
詳細分析TTL與非門電路各部分功能

三極管在單片機中擔任的“角色”,不可小看

三極管在數字電路里的開關特性,最常見的應用有 2 個:一個是控制應用,一個是驅動應用。所謂的控制就是如圖 3-7 里邊...
發表于 2020-08-07 18:30? 733次閱讀
三極管在單片機中擔任的“角色”,不可小看

三極管9014管腳圖及應用電路

9014是非常常見的晶體三極管,在收音機以及各種放大電路中經??吹剿?,應用范圍很廣,它是npn型小功....
發表于 2020-08-06 16:20? 654次閱讀
三極管9014管腳圖及應用電路

從點到面,詳解三極管與恒流源充放電電路工作原理

三極管簡介 三極管是晶體管的一種,三極管的三個極分別是基極(Base)、發射極(Emitter)、集電極(Collector...
發表于 2020-08-06 09:37? 724次閱讀
從點到面,詳解三極管與恒流源充放電電路工作原理

基于NTC的電路控溫設計方案

我們使用三極管作為加熱元件,通過NTC來控制通過三極管的電流,以起到控制溫度的作用,至于溫度控制到多....
發表于 2020-08-05 11:37? 349次閱讀
基于NTC的電路控溫設計方案

三極管在單片機中的應用圖解

圖 3-8 中,當 IO 口輸出高電平 5V 時,三極管導通,OUT 輸出低電平 0V,當 IO 口....
發表于 2020-08-04 17:22? 515次閱讀
三極管在單片機中的應用圖解

求教三極管失效原因分析

設計了一款三極管恒流燈帶,經常出現某一組特別亮(電流特別大)的情況,請各位高手幫忙分析一下,感謝!  &n...
發表于 2020-07-26 17:36? 336次閱讀
求教三極管失效原因分析

基于3DG6型號硅三極管組成的復合管

1,10pF以下的小電容,測量時,可選用萬用表R×10k擋,用兩表筆分別任意接電容的兩個引腳,阻值應....
發表于 2020-07-26 11:04? 104次閱讀
基于3DG6型號硅三極管組成的復合管

三極管做開關管的用法分享

若要令Q1處于深度飽和狀態(即開關閉合狀態),Vin應大于臨界飽和值,即Vin》Ib*R2+Vbe,....
發表于 2020-07-19 11:02? 1024次閱讀
三極管做開關管的用法分享

三極管問題如何解答

發表于 2020-07-18 08:05? 0次閱讀
三極管問題如何解答

三極管的問題誰來解答一下

發表于 2020-07-18 08:05? 101次閱讀
三極管的問題誰來解答一下

三極管管腳的判斷方法

快恢復二極管(簡稱FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管,主要應用于開關電源....
發表于 2020-07-17 16:56? 1210次閱讀
三極管管腳的判斷方法

晶體二極管和普通二極管的辨別和檢測方法

晶體二極管簡稱二極管,它和晶體三極管一樣都是由半導體材料制成的。所謂半導體,是指導電性能介于導體和絕....
發表于 2020-07-16 15:01? 261次閱讀
晶體二極管和普通二極管的辨別和檢測方法

三極管降壓電路

請各位大師幫詳解一下工作原理三個電阻的作用。謝謝!...
發表于 2020-07-14 15:19? 178次閱讀
三極管降壓電路

三極管做開關時,基極電阻和集電極電阻大小問題

剛工作,發現公司的板子原理圖上,三極管當開關進行邏輯控制時,基極電阻和集電極電阻都非常大,有3MΩ,電源3.3V,...
發表于 2020-07-12 14:21? 518次閱讀
三極管做開關時,基極電阻和集電極電阻大小問題

碳化硅單晶體二極管的優勢及應用范圍

碳化硅材料半導體,雖然隨著技術的發展,目前碳化硅成本下降很多,但是據市場價格表現同類型的硅材料與碳化....
發表于 2020-07-10 11:20? 210次閱讀
碳化硅單晶體二極管的優勢及應用范圍

什么是二極管和三極管,這種器件有什么區別

二極管,(英語:Diode),電子元件當中,一種具有兩個電極的裝置,只允許電流由單一方向流過,許多的....
發表于 2020-07-10 11:10? 543次閱讀
什么是二極管和三極管,這種器件有什么區別

穩壓二極管電壓變化的現象

肖特基二極管肖特基(Schottky)二極管,又稱肖特基勢壘二極管(簡稱 SBD),它屬一種低功耗、....
發表于 2020-07-09 09:30? 328次閱讀
穩壓二極管電壓變化的現象

三極管的兩個基本應用區別是什么?

要想控制一根導線中的電流,首先要把這根導線斷開,斷開的兩端我們分別叫做C端和E端(C和E實際上是輸出....
發表于 2020-07-08 14:31? 247次閱讀
三極管的兩個基本應用區別是什么?

PWM的上下橋臂的三極管為什么是不能同時導通的?

如:一個PWM的頻率是1000Hz,那么它的時鐘周期就是1ms,就是1000us,如果高電平出現的時....
發表于 2020-07-07 16:33? 551次閱讀
PWM的上下橋臂的三極管為什么是不能同時導通的?

達林頓管基本概念介紹

達林頓管(Darlington Transistor)又稱復合管。它采用復合連接方式,將二只三極管適....
發表于 2020-07-07 14:25? 255次閱讀
達林頓管基本概念介紹

穩壓二極管與TVS二極管的區別

穩壓二極管和TVS二極管的電路符號和穩壓二極管基本相同,封裝也差不多,有時候在外觀甚至很難分別出來到....
發表于 2020-06-29 17:17? 887次閱讀
穩壓二極管與TVS二極管的區別

達林頓管有什么樣的作用

達林頓管是一重復合三極管,他將兩個三極管串聯,第一個管子的發射極接第2個管子的基極,所以達林頓管的放....
發表于 2020-06-27 18:19? 644次閱讀
達林頓管有什么樣的作用

13009與13005兩個型號能否代換

13009與13005的全稱型號是MJE13009與MJE13005。這兩種型號都是節能燈、開關電源....
發表于 2020-06-26 16:54? 738次閱讀
13009與13005兩個型號能否代換

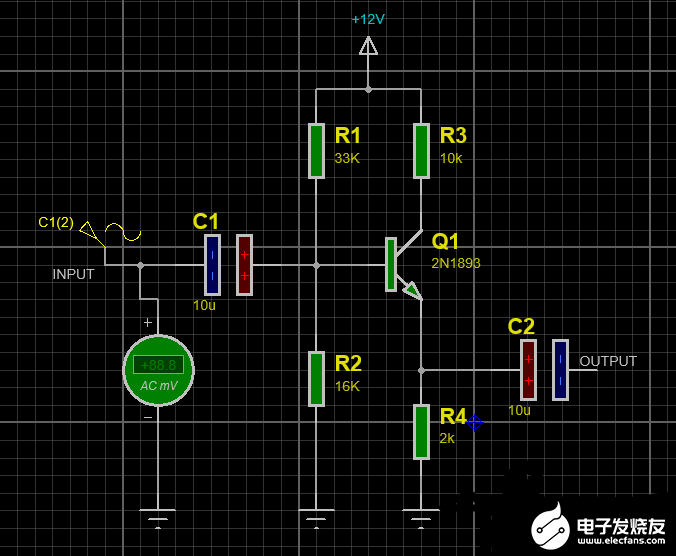

射極跟隨器的作用是什么
